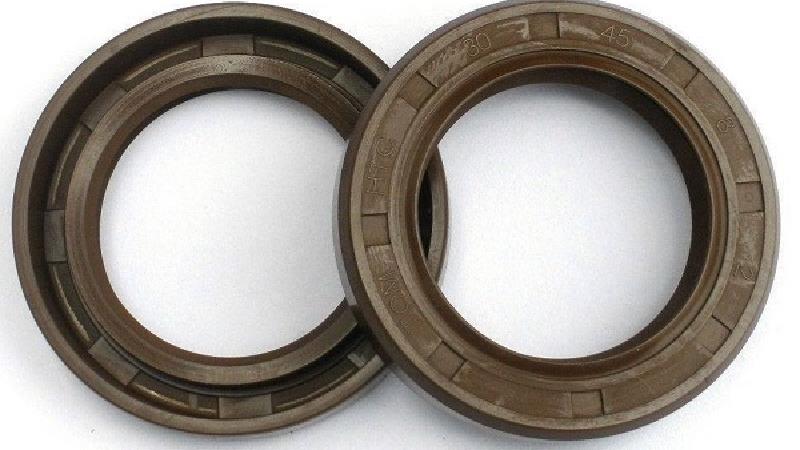

آشنایی با انواع کاسه نمدهای صنعتی و کاربردهای آنها
در دنیای مهندسی و صنعت، حفظ کارایی و طول عمر ماشینآلات نیازمند توجه ویژه به قطعات کوچک اما حیاتی است. یکی از این قطعات، کاسه نمد صنعتی یا آببند چرخشی است. این قطعه به ظاهر ساده، نقش مهمی در جلوگیری از نشت روغن، ورود گرد و غبار، و محافظت از اجزای متحرک مانند شفتها دارد. انتخاب صحیح کاسه نمد میتواند از توقف ناگهانی تجهیزات، خرابی قطعات گرانقیمت، و هزینههای تعمیرات سنگین جلوگیری کند.
در دنیای مهندسی و صنعت، حفظ کارایی و طول عمر ماشینآلات نیازمند توجه ویژه به قطعات کوچک اما حیاتی است. یکی از این قطعات، کاسه نمد صنعتی یا آببند چرخشی است. این قطعه به ظاهر ساده، نقش مهمی در جلوگیری از نشت روغن، ورود گرد و غبار، و محافظت از اجزای متحرک مانند شفتها دارد. انتخاب صحیح کاسه نمد میتواند از توقف ناگهانی تجهیزات، خرابی قطعات گرانقیمت، و هزینههای تعمیرات سنگین جلوگیری کند.
در این مقاله، به بررسی جامع کاسه نمد صنعتی، انواع مختلف آن، ساختار، عملکرد و راهنمای انتخاب مناسب خواهیم پرداخت تا دیدی روشنتر نسبت به این قطعه کلیدی پیدا کنید.
کاسه نمد صنعتی چیست؟ بررسی انواع، ساختار و موارد استفاده
کاسه نمد قطعهای حلقوی شکل است که معمولاً از جنس لاستیک، فلز یا ترکیب آنها ساخته میشود و به دور شفتهای چرخشی نصب میشود. وظیفه اصلی آن جلوگیری از نشت مایعات (روغن، گریس) از درون دستگاه و جلوگیری از ورود گرد و غبار یا آب به درون سیستم است.
ساختار اصلی کاسه نمد:
- بدنه فلزی (Case): به عنوان پایه اصلی برای استحکام بیشتر.
- لبه آببندی (Sealing Lip): ساخته شده از لاستیک یا مواد پلیمری، بخش تماس با شفت.
- فنر (Tension Spring): در بسیاری از مدلها برای حفظ فشار یکنواخت روی شفت.
- لایه محافظ خارجی: برای مقاومت بیشتر در برابر دما، سایش یا مواد خورنده.
موارد استفاده:
- موتور خودروها
- گیربکسها و سیستمهای انتقال قدرت
- پمپها و کمپرسورها
- تجهیزات هیدرولیکی و پنوماتیکی
- صنایع غذایی، نفت، گاز و معادن

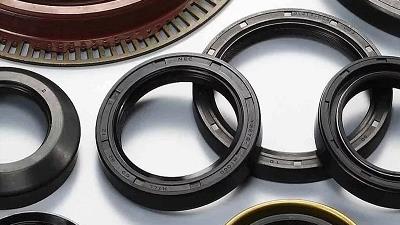

انواع کاسه نمدهای صنعتی: از طراحی تا عملکرد
در دنیای تجهیزات صنعتی، انتخاب نوع مناسب کاسه نمد (Seal) نهتنها به جلوگیری از نشتی و خرابی کمک میکند، بلکه مستقیماً بر عملکرد، راندمان و عمر مفید ماشینآلات تأثیرگذار است. طراحی و ساختار هر نوع کاسه نمد بر اساس کاربرد خاص آن شکل گرفته است. در ادامه به بررسی دقیقتر انواع مختلف کاسه نمدهای صنعتی و نحوه عملکرد هرکدام میپردازیم:
کاسه نمد تکلبه (Single Lip Oil Seal)
طراحی:
دارای یک لبه لاستیکی ساده برای آببندی روغن یا گریس در برابر خروج از سیستم.
عملکرد:
ایجاد تماس اصطکاکی یکنواخت بین لبه آببند و شفت چرخشی برای جلوگیری از نشت سیال.
کاربرد:
- گیربکسها
- پمپهای کوچک
- ابزارهای دستی
- تجهیزات سبک
کاسه نمد دو لبه (Double Lip Seal)
طراحی:
دارای یک لبه آببندی اصلی برای حفظ سیال و یک لبه کمکی برای جلوگیری از ورود آلودگی از محیط.
عملکرد:
لبه دوم مانند یک مانع فیزیکی عمل میکند که از ورود گرد و خاک، رطوبت و گل به داخل دستگاه جلوگیری مینماید.
کاربرد:
- موتورهای خودرو
- تجهیزات کشاورزی
- محیطهای گرد و غباردار مانند معادن
کاسه نمد فنریدار (Spring-Loaded Seal)
طراحی:
دارای فنر مارپیچی درون لبه آببند جهت افزایش فشار تماس و جبران سایش ناشی از چرخش مداوم.
عملکرد:
افزایش قابلیت آببندی در فشارهای بالا و سرعتهای زیاد، و کاهش نشتی در شرایط سخت کاری.
کاربرد:
- گیربکس صنعتی
- کمپرسورها
- ماشینآلات سنگین
کاسه نمد فلزی (Metal Case Seal)
طراحی:
دارای بدنه فلزی (کامل یا نیمه فلزی) با روکش لاستیکی مقاوم به حرارت و فشار.
عملکرد:
تحمل شرایط محیطی شدید شامل ضربه، دمای بالا، و تماس با مواد شیمیایی یا خورنده.
کاربرد:
- موتورهای سنگین
- سیستمهای انتقال قدرت صنعتی
- صنایع نفت و گاز
کاسه نمد PTFE یا تفلونی (PTFE Seal)
طراحی:
جنس آببند از تفلون (PTFE)، بدون نیاز به روغنکاری، دارای مقاومت شیمیایی بسیار بالا.
عملکرد:
تحمل بالا در برابر سایش، حرارت، و تماس با مواد شیمیایی خورنده، مناسب برای محیطهایی با پاکیزگی بالا.
کاربرد:
- صنایع دارویی
- تجهیزات آزمایشگاهی
- صنایع غذایی
- سیستمهای خلاء
کاسه نمد کاسِتدار (Cassette Seal)
طراحی:
سیل چندلایه با سیستم آببندی مجتمع شامل لبههای متعدد و ساختار داخلی پیچیده.
عملکرد:
ارائه حفاظت پیشرفته در برابر گرد و غبار، گل و آب با ماندگاری بسیار بالا.
کاربرد:
- ماشینآلات راهسازی
- تجهیزات سنگین معدنی
- کامیونها و تراکتورها
کاسه نمد شعاعی (Radial Shaft Seal)
طراحی:
جهت نصب بهصورت عمود بر شفت؛ لبه آببند حول محور چرخش شفت قرار میگیرد.
عملکرد:
آببندی شفتهای دوار با تحمل فشار داخلی و سرعتهای بالا.
کاربرد:
- پمپهای صنعتی
- شفتهای موتور
- کمپرسورها
کاسه نمد محوری (Axial or Face Seal)
طراحی:
لبه آببند در امتداد سطح تخت (محوری) نصب میشود، نه شعاعی.
عملکرد:
برای سیستمهایی که در آنها چرخش شفت کمتر است یا در فشار پایین کار میکنند؛ گاهی نیز بهعنوان سیل موقت استفاده میشود.
کاربرد:
- مکانیزمهای بستهبندی
- درهای ضدآب صنعتی
- سیستمهای هیدرولیکی کمفشار

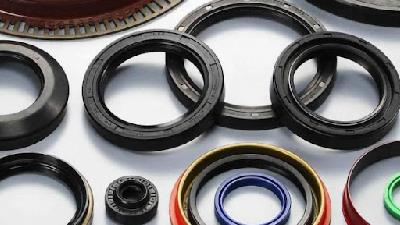

📌 نکات مهم در طراحی و عملکرد:
- نوع ماده سازنده (NBR، FKM، PTFE و...) باید با دمای کاری، نوع سیال و محیط سازگار باشد.
- طراحی لبه آببند میتواند صاف، مارپیچی یا دندانهدار باشد که روی کارایی سیل تأثیر میگذارد.
- استفاده از فنر یا بدون فنر بودن به سطح فشار و سرعت سیستم بستگی دارد.
راهنمای جامع انتخاب کاسه نمدهای صنعتی
برای انتخاب درست کاسه نمد صنعتی، عوامل زیر را باید در نظر گرفت:
نوع سیال
- روغن، گریس، آب یا مواد شیمیایی؟
- مواد سازنده باید با سیال سازگار باشند.
دمای کاری
- آیا دمای محیط یا سیال بالا است؟
- انتخاب مواد مناسب مانند FKM یا PTFE ضروری است.
سرعت چرخش شفت
- سرعت بالا نیازمند آببندهایی با مقاومت سایشی بالا است.
فشار محیطی
- در کاربردهای فشار بالا، نیاز به سیلهای ویژه دارید.
شرایط محیطی (گرد و غبار، رطوبت)
- در محیطهای آلوده، کاسه نمد دو لبه یا کاسه نمدهای کاسِتدار گزینه مناسبی هستند.
ابعاد دقیق
- اندازهگیری دقیق قطر داخلی، خارجی و ضخامت برای جلوگیری از نشتی الزامی است.

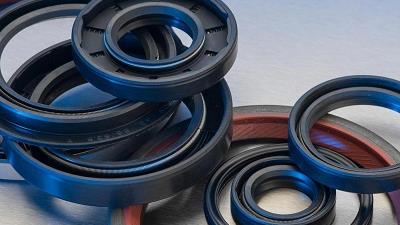

معرفی و مقایسه انواع کاسه نمدهای صنعتی در صنایع مختلف
نوع کاسه نمد مزایا کاربرد رایج
معمولی (Single Lip) ساده و ارزان وسایل خانگی، ابزار سبک
دو لبه (Double Lip) محافظت اضافی در برابر گردوغبار موتور، تجهیزات کشاورزی
فنریدار دوام و پایداری بالا گیربکس، پمپهای صنعتی
فلزی مقاومت فیزیکی عالی ماشینآلات سنگین، دیزل
PTFE ضد شیمیایی، ضد حرارت پزشکی، شیمیایی، داروسازی
کاسِتدار آببندی چندلایه، عمر بالا ماشینآلات راهسازی، معدن
نتیجه گیری
کاسه نمدهای صنعتی با وجود ظاهر کوچک و ساده، از ارکان اصلی در حفظ سلامت و عملکرد سیستمهای مکانیکی و چرخشی محسوب میشوند. همانطور که بررسی شد، هر نوع کاسه نمد—از مدلهای ساده و تکلبه تا نمونههای پیشرفته مانند کاسه نمدهای کاسِتدار یا تفلونی—برای شرایط خاصی از نظر فشار، دما، نوع سیال، و سرعت شفت طراحی شدهاند.
درک تفاوتها در طراحی و عملکرد هر نوع کاسه نمد، کلید انتخاب درست و افزایش کارایی ماشینآلات صنعتی است. عدم توجه به نوع، جنس و شرایط نصب این قطعه میتواند منجر به نشتی، خرابی اجزا، کاهش بازدهی، و حتی توقف خط تولید شود.
بنابراین، انتخاب دقیق و اصولی کاسه نمد نهتنها باعث صرفهجویی در هزینههای نگهداری و تعمیرات میشود، بلکه عمر مفید تجهیزات را بهطور چشمگیری افزایش میدهد. پیشنهاد میشود در انتخاب این قطعه، حتماً از مشاورههای فنی و مشخصات دقیق فنی دستگاهها استفاده شود و از محصولات با کیفیت و برندهای معتبر بهره گرفته شود.
